【基础知识】电机常用的安装方式及其代码、尺寸

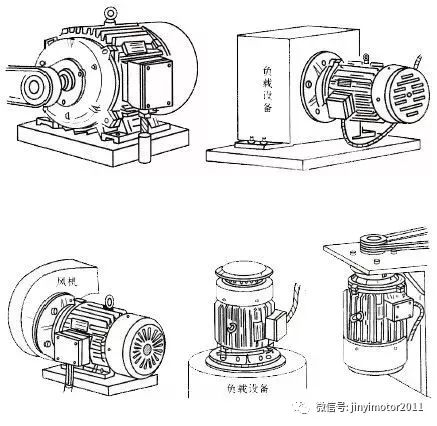

电动机的安装方式(见下图)是指它在机械系统中与构架或其他部件的连接方式。有两种代码形式,一种是IMBx,另一种是IMVy。其中,IM是国际通用的安装方式代号;B代表卧式,限电动机轴线水平;V代表立式,限电动机轴线竖直;x和y各是1~2个数字,表示连接部位和方向。

电机安装型式代号

IM+B(或V)+阿拉伯数字(1-2位)

IM:安装方式英文“Installation al Mounting type”的缩写;

B:表示电机在使用时为卧式安装,轴呈水平方向;

V:表示电机在使用时为立式安装,轴与水平方向垂直。

说明:电机主轴伸端统一为“D”端,如果为双轴伸电机,辅助轴伸端统 义为“N”端

IMB安装代码释义

B3——卧式用地脚安装在基础构件上;

B35——卧式借用地脚安装在基础构件上,并附用凸缘安装;

B5——卧式用凸缘安装;

B6——卧式用地脚安装在墙上,从D端看地脚在左;

B7——卧式用地脚安装在墙上,从D端看地脚在右;

B8——卧式用地脚安装在顶上方;

B9——卧式D端无端盖采用D端机座端面安装;

B15——卧式采用地脚主安装,D端无端盖采用机座端面辅助安装;

B20——卧式有抬高地脚,并用地脚安装在基础构件上。

规律:只有一个数字代号的没有辅助或附加安装。

IMV安装代码释义

V1——立式用凸缘安装,D端朝下;

V15——立式用地脚安装在墙上,并用凸缘作附加安装,D端朝下;

V3——立式用凸缘安装,D端朝上;

V5——立式用地脚安装在墙上, D端朝下;

V6——立式用地脚安装在墙上, D端朝上;

V8——立式D端无端盖,用D端机座端面安装,D端朝下;

V9——立式D端无端盖,用D端机座端面安装,D端朝上;

V10——立式机座有凸缘并用其安装,D端朝下;

V16——立式机座有凸缘并用其安装,D端朝上;

以上代号仅是电机与基础构件的安装方式,对于和设备的联接方式则采用另外的代号。

简单来说,一般三相电动机常用的安装方式有 B3, B5,B35三种,B3有底座,无直连安装法兰盘;B5无底座,有直连安装法兰盘;B35有底座,有直连安装法兰盘。

国标常用电机的安装尺寸

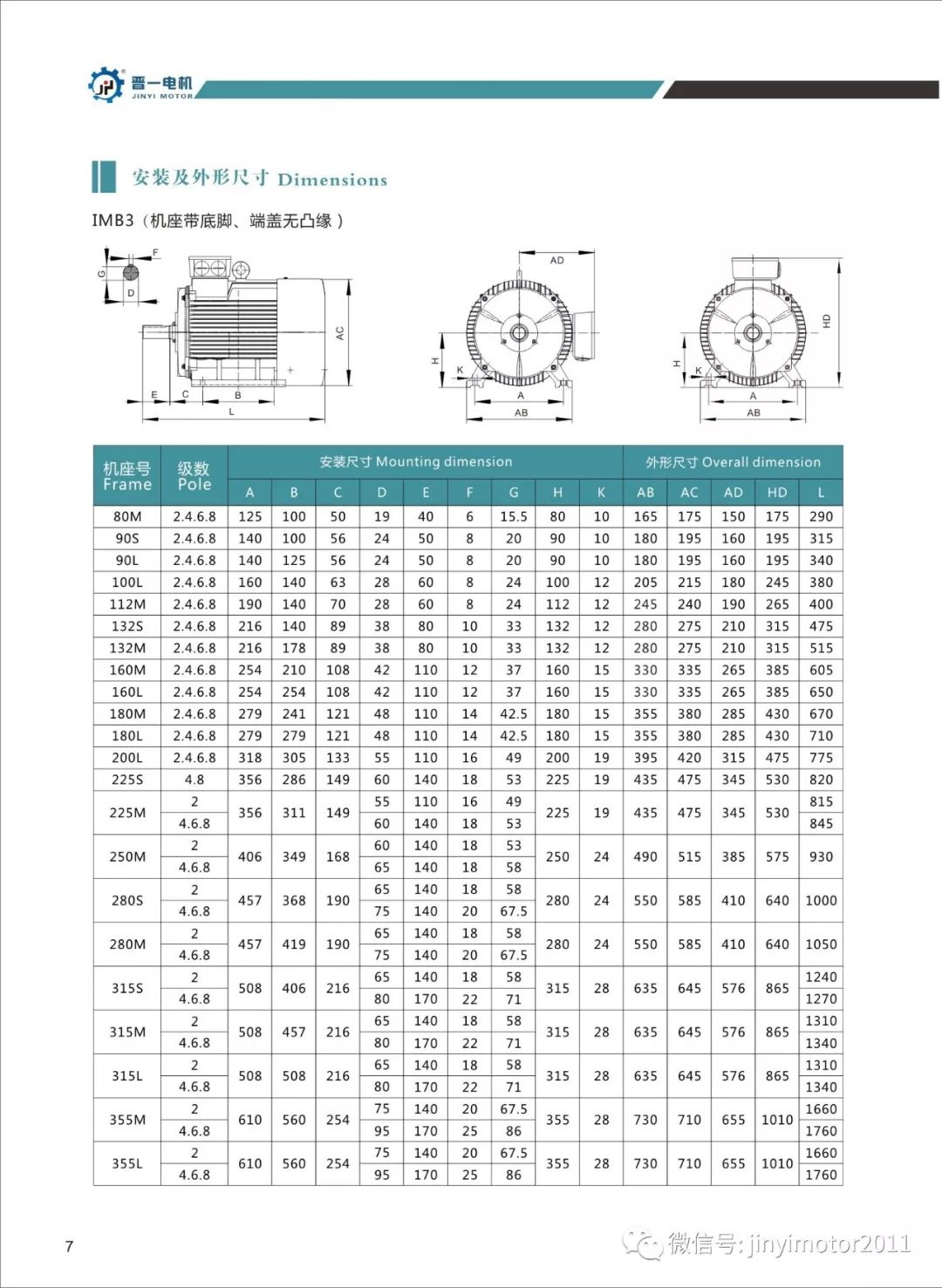

IMB3(机座带底脚、无直连安装法兰盘)

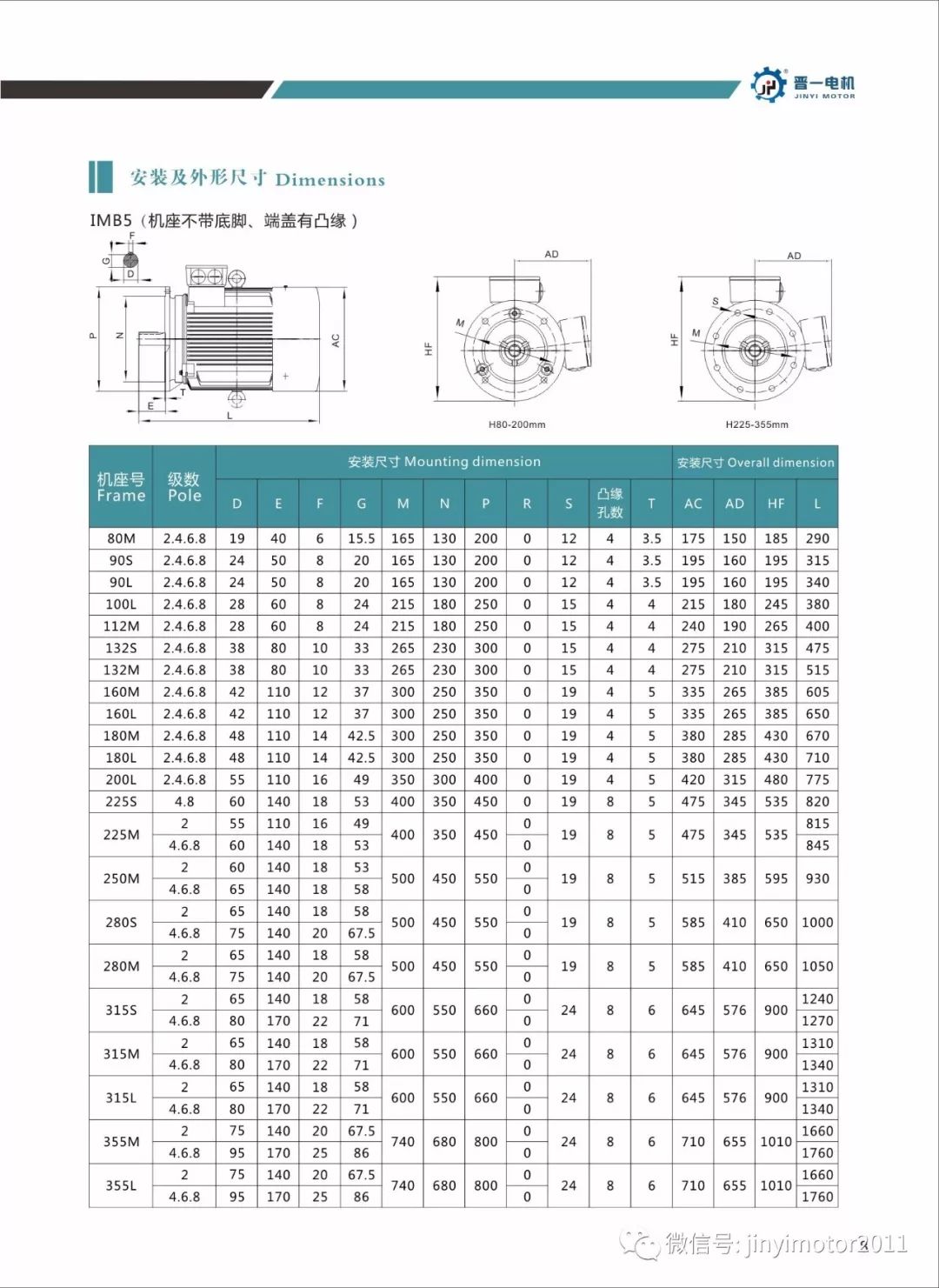

IMB5(机座无底脚、有直连安装法兰盘)

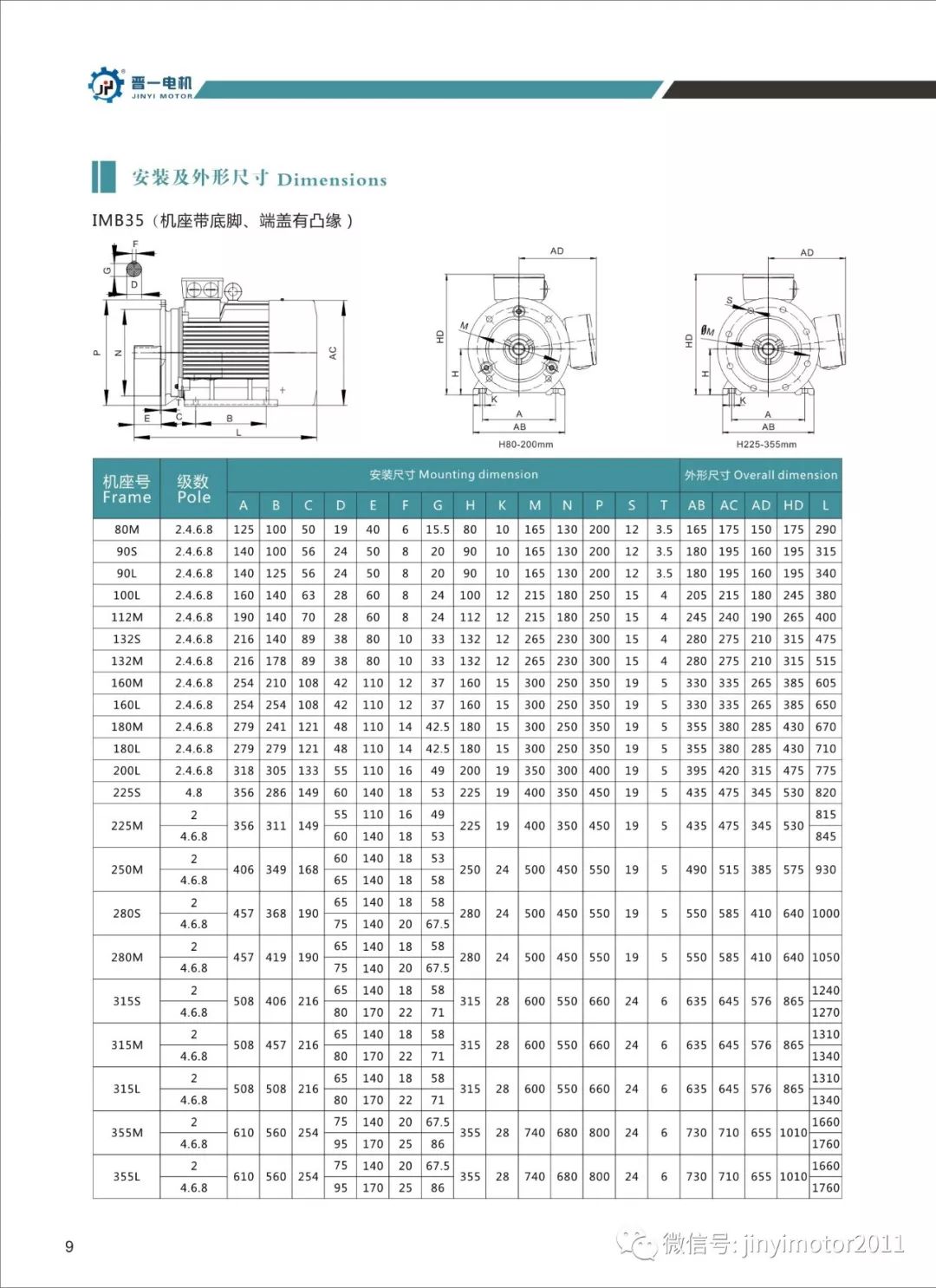

IMB35(机座带底脚、有直连安装法兰盘)
