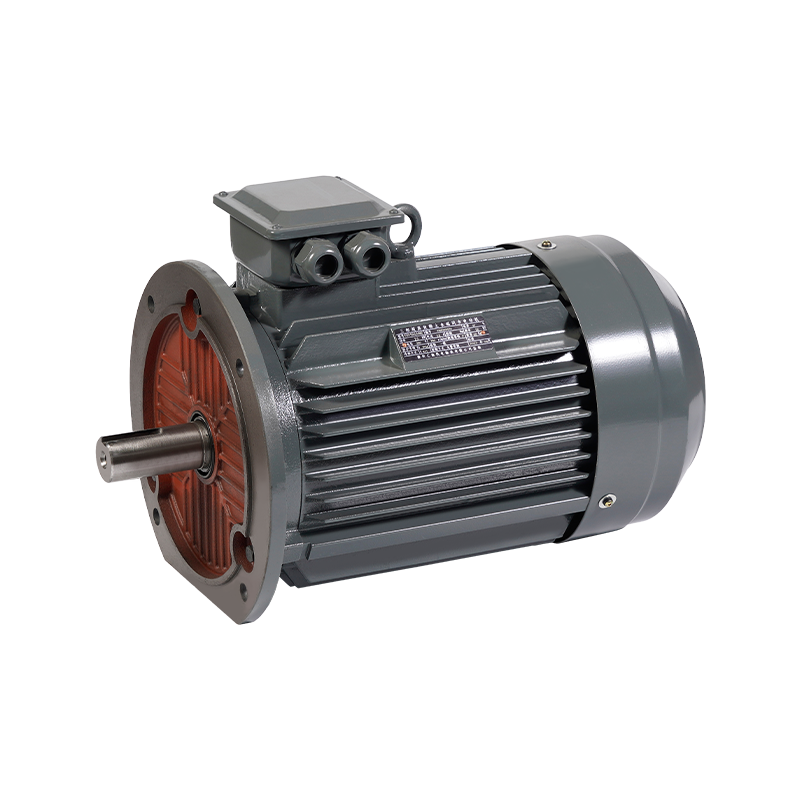

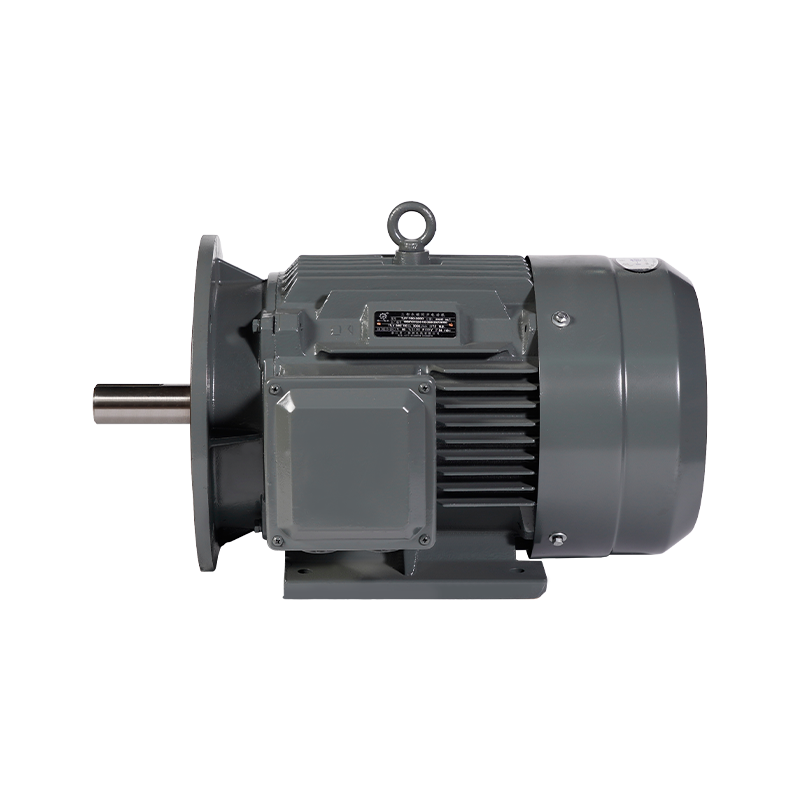

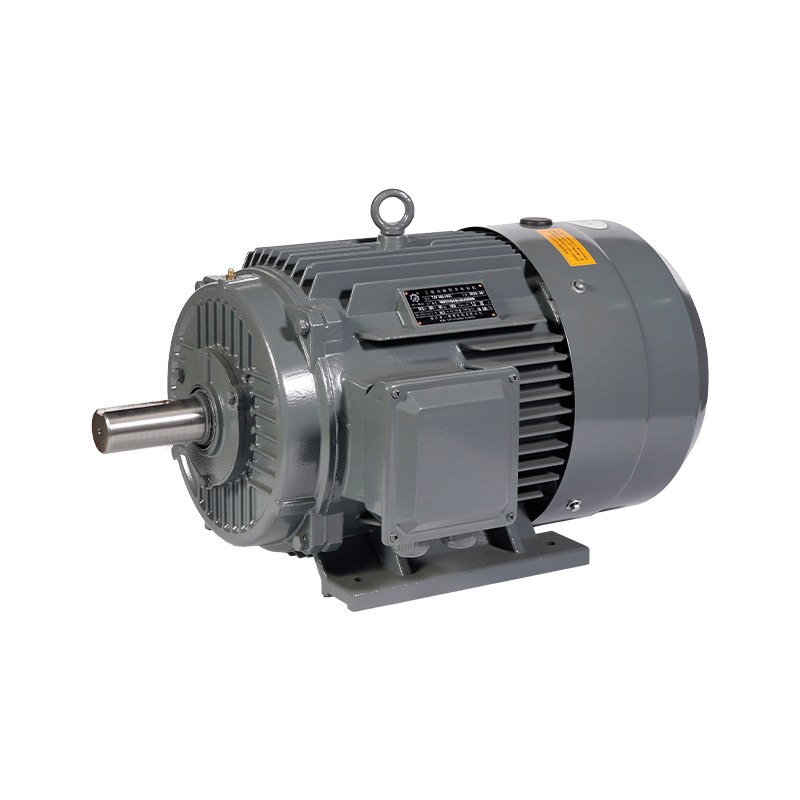

三相稀土永磁同步电动机

产品概述

三相稀土永磁同步电动机是我司自主研发设计的高效节能电机，采用永磁材料产生磁场，无需励磁电流，不仅效率高，而且结构简单、运行可靠，还可做到体积小、重量轻。既可达到传统电励磁电机所无法比拟的高性能(如特高效、特高速、特高响应速度)，又可以制成能满足特定运行要求的特种电机，可广泛用于各种机械、风机、水泵、纺织、化工、石油、电力、压缩机、注塑机、粉碎机等行业。

信息反馈
  • 产品详情

性能特点

1、转速恒定，为同步转速。

2、功率因数高：通过合理设计能达到极限值1.0。

3、体积小，重量轻，噪声低。

4、效率高：正常运转时，转子无绕组铜耗；高功率因数，可使定子电流较小，定子绕组铜耗小。

5、转速与电机频率保持恒定，可简化控制系统。

6、电机可制成多级、低速大转矩，以直驱式取消齿轮箱，实现无齿化传动。

7、调速范围宽，高转速设计可达10000r/min



使用条件

环境温度：-15℃～40℃

海拔：不超过1000米

额定电压：380V、220V、其它电压可选

额定频率：50Hz、60Hz、其它频率可选

工作制：连续工作制（S1）

防护等级：IP54/IP55

绝缘等级：F

冷却方式：IC411/IC416

接法：Y

规格参数

电机型号 额定功率 额定电压  额定电流 额定转矩 额定转速  效率 功率因数 额定频率
TJY-801-3000 0.75 380 1.3 2.4 3000 88.6 0.95 100
TJY-802-3000 1.1 380 1.9 3.5 3000 89.8 0.95 100
TJY-90S-3000 1.5 380 2.4 4.7 3000 90.9 0.95 100
TJY-90L-3000 2.2 380 3.8 7 3000 91.8 0.95 100
TJY-100L-3000 3 380 5.1 9.5 3000 92.6 0.95 100
TJY-112M-3000 4 380 6.6 12.7 3000 93.3 0.95 100
TJY-132S1-3000 5.5 380 9.2 17.5 3000 94 0.95 150
TJY-132S2-3000 7.5 380 12.8 23.8 3000 94.5 0.95 150
TJY-160M1-3000 11 380 19.5 35 3000 95 0.95 200
TJY-160M2-3000 15 380 27 47.7 3000 95.3 0.95 200
TJY-160L-3000 18.5 380 33 58.9 3000 95.6 0.95 200
TJY-180M-3000 22 380 38 70 3000 95.9 0.95 200
TJY-200L1-3000 30 380 51 95.5 3000 96.1 0.95 200
TJY-200L2-3000 37 380 63 117 3000 96.3 0.95 200
TJY-225M-3000 45 380 75 143 3000 96.4 0.95 200
TJY-250M-3000 55 380 102 175 3000 96.5 0.95 200
TJY-280S-3000 75 380 128 238 3000 96.6 0.95 200
TJY-280M-3000 90 380 162 286 3000 96.7 0.95 200
TJY-315S-3000 110 380 198 350 3000 96.7 0.95 150
TJY-315M-3000 132 380 220 420 3000 96.7 0.95 150
TJY-315L1-3000 160 380 272 509 3000 96.7 0.95 150
TJY-315L2-3000 200 380 330 636 3000 96.7 0.95 150
TJY-355M1-3000 220 380 390 700 3000 96.7 0.95 150
TJY-355M2-3000 250 380 425 795 3000 96.7 0.95 150
TJY-355L1-3000 280 380 476 891 3000 96.7 0.95 150
TJY-355L2-3000 315 380 535 1002 3000 96.7 0.95 150
TJY-355L3-3000 355 380 600 1130 3000 96.7 0.95 150
TJY-355L4-3000 400 380 690 1273 3000 96.7 0.95 150
TJY-355L5-3000 450 380 780 1432 3000 96.7 0.95 150
TJY-355L6-3000 500 380 875 1592 3000 96.7 0.95 150

电机型号 额定功率 额定电压  额定电流 额定转矩 额定转速  效率 功率因数 额定频率
TJY-801-1500 0.55 380 1 3.5 1500 85.6 0.95 50
TJY-802-1500 0.75 380 1.4 4.7 1500 85.6 0.95 50
TJY-90S-1500 1.1 380 1.9 7 1500 87.4 0.95 50
TJY-90L-1500 1.5 380 2.6 9.5 1500 88.1 0.95 50
TJY-100L1-1500 2.2 380 3.7 14 1500 89.7 0.95 50
TJY-100L2-1500 3 380 5.1 19.1 1500 90.3 0.95 50
TJY-112M-1500 4 380 6.6 25.5 1500 90.9 0.95 50
TJY-132S-1500 5.5 380 9 35 1500 92.1 0.95 75
TJY-132M-1500 7.5 380 12.6 47.7 1500 92.6 0.95 75
TJY-160M-1500 11 380 18.7 70 1500 93.6 0.95 100
TJY-160L-1500 15 380 27 95.5 1500 94 0.95 100
TJY-180M-1500 18.5 380 32 117 1500 94.3 0.95 100
TJY-180L-1500 22 380 37 140 1500 94.7 0.95 100
TJY-200L-1500 30 380 50 191 1500 95 0.95 100
TJY-225S-1500 37 380 65 235 1500 95.3 0.95 100
TJY-225M-1500 45 380 71 286 1500 95.6 0.95 100
TJY-250M-1500 55 380 91 350 1500 95.8 0.95 100
TJY-280S-1500 75 380 119 477 1500 96 0.95 150
TJY-280M-1500 90 380 152 573 1500 96.2 0.95 150
TJY-315S-1500 110 380 183 700 1500 96.4 0.95 150
TJY-315M-1500 132 380 219 840 1500 96.5 0.95 150
TJY-315L1-1500 160 380 260 1018 1500 96.5 0.95 150
TJY-315L2-1500 185 380 310 1177 1500 96.6 0.95 150
TJY-315L3-1500 200 380 352 1273 1500 96.6 0.95 150
TJY-355M1-1500 220 380 385 1400 1500 96.6 0.95 150
TJY-355M2-1500 250 380 435 1591 1500 96.7 0.95 150
TJY-355L1-1500 280 380 480 1782 1500 96.7 0.95 150
TJY-355L2-1500 315 380 548 2005 1500 97 0.95 150
TJY-355L3-1500 355 380 610 2260 1500 97 0.95 150
TJY-355L4-1500 400 380 688 2546 1500 97 0.95 150
TJY-355L5-1500 450 380 775 2865 1500 97 0.95 150
TJY-355L6-1500 500 380 860 3183 1500 97 0.95 150

电机型号 额定功率 额定电压  额定电流 额定转矩 额定转速  效率 功率因数 额定频率
TJY-802-1000 0.55 380 1 5.2 1000 85.9 0.95 50
TJY-90S-1000 0.75 380 1.3 7.2 1000 87.4 0.95 50
TJY-90L-1000 1.1 380 1.9 10.5 1000 88.7 0.95 50
TJY-100L-1000 1.5 380 2.6 14.3 1000 89.9 0.95 50
TJY-112M-1000 2.2 380 3.9 21 1000 90.9 0.95 50
TJY-132S-1000 3 380 5 28.6 1000 91.8 0.95 50
TJY-132M1-1000 4 380 6.6 38.2 1000 92.7 0.95 50
TJY-132M2-1000 5.5 380 9.5 52.5 1000 93.4 0.95 50
TJY-160M-1000 7.5 380 12.5 71.6 1000 94 0.95 66.7
TJY-160L-1000 11 380 18.5 105 1000 94.5 0.95 66.7
TJY-180L-1000 15 380 25 143 1000 94.9 0.95 66.7
TJY-200L1-1000 18.5 380 32 176 1000 95.3 0.95 66.7
TJY-200L2-1000 22 380 36.5 210 1000 95.6 0.95 66.7
TJY-225M-1000 30 380 50 286 1000 95.8 0.95 66.7
TJY-250M-1000 37 380 62 353 1000 96 0.95 66.7
TJY-280S-1000 45 380 75 430 1000 96.2 0.95 100
TJY-280M-1000 55 380 93 525 1000 96.3 0.95 100
TJY-315S-1000 75 380 127 716 1000 96.4 0.95 100
TJY-315M-1000 90 380 141 859 1000 96.5 0.95 100
TJY-315L1-1000 110 380 175 1050 1000 96.5 0.95 100
TJY-315L2-1000 132 380 216 1260 1000 96.6 0.95 100
TJY-355M1-1000 160 380 270 1528 1000 96.7 0.95 100
TJY-355M2-1000 185 380 315 1766 1000 96.8 0.95 100
TJY-355M3-1000 200 380 320 1910 1000 97 0.95 100
TJY-355L1-1000 220 380 370 2101 1000 97 0.95 100
TJY-355L2-1000 250 380 425 2387 1000 97 0.95 100
TJY-355L3-1000 315 380 545 3008 1000 97 0.95 100
TJY-355L4-1000 355 380 600 3390 1000 97 0.95 100
TJY-355L5-1000 400 380 680 3820 1000 97 0.95 100
TJY-355L6-1000 450 380 765 4297 1000 97 0.95 100

电机型号 额定功率 额定电压  额定电流 额定转矩 额定转速  效率 功率因数 额定频率
TJY-112M-750 1.5 380 2.8 19.1 750 89.5 0.95 50
TJY-132S-750 2.2 380 3.8 28 750 90 0.95 75
TJY-132M-750 3 380 5.2 38.2 750 91 0.95 75
TJY-160M1-750 4 380 7.2 50.9 750 91.8 0.95 50
TJY-160M2-750 5.5 380 9.9 70 750 92.6 0.95 50
TJY-160L-750 7.5 380 12.8 95.5 750 93.2 0.95 50
TJY-180L-750 11 380 19.5 140 750 93.7 0.95 50
TJY-200L-750 15 380 26.6 191 750 94.2 0.95 50
TJY-225S-750 18.5 380 32 235 750 94.6 0.95 50
TJY-225M-750 22 380 38 280 750 94.9 0.95 50
TJY-250M-750 30 380 52.7 382 750 95.1 0.95 50
TJY-280S-750 37 380 65 471 750 95.3 0.95 75
TJY-280M-750 45 380 75.8 573 750 95.5 0.95 75
TJY-315S-750 55 380 96.2 700 750 95.6 0.95 75
TJY-315M-750 75 380 122 955 750 95.7 0.95 75
TJY-315L1-750 90 380 157 1146 750 95.7 0.95 75
TJY-315L2-750 110 380 186 1400 750 95.7 0.95 75
TJY-355M1-750 132 380 220 1680 750 95.9 0.95 75
TJY-355M2-750 160 380 270 2037 750 96.1 0.95 75
TJY-355L1-750 185 380 318 2355 750 96.1 0.95 75
TJY-355L2-750 200 380 340 2546 750 96.3 0.95 75
TJY-355L3-750 220 380 375 2801 750 96.3 0.95 75
TJY-355L4-750 250 380 425 3183 750 96.3 0.95 75
TJY-355L5-750 280 380 480 3565 750 96.3 0.95 75
TJY-355L6-750 315 380 550 4011 750 96.3 0.95 75
TJY-355L7-750 355 380 620 4520 750 96.3 0.95 75


安装尺寸

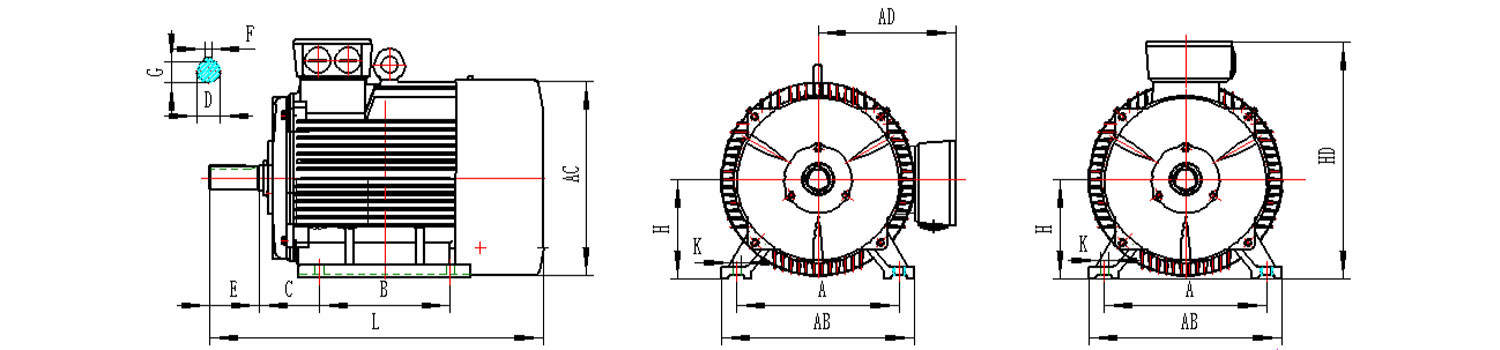

IMB3（机座带底脚、端盖无凸缘）

机座号 级数 安装尺寸 外形尺寸
A B C D E F G H K AB AC AD HD L
80M 2.4.6.8 125 100 50 19 40 6 15.5 80 10 165 175 150 175 290
90S 2.4.6.8 140 100 56 24 50 8 20 90 10 180 195 160 195 315
90L 2.4.6.8 140 125 56 24 50 8 20 90 10 180 195 160 195 340
100L 2.4.6.8 160 140 63 28 60 8 24 100 12 205 215 180 245 380
112M 2.4.6.8 190 140 70 28 60 8 24 112 12 245 240 190 265 400
132S 2.4.6.8 216 140 89 38 80 10 33 132 12 280 275 210 315 475
132M 2.4.6.8 216 178 89 38 80 10 33 132 12 280 275 210 315 515
160M 2.4.6.8 254 210 108 42 110 12 37 160 14.5 330 335 265 385 605
160L 2.4.6.8 254 254 108 42 110 12 37 160 14.5 330 335 265 385 650
180M 2.4.6.8 279 241 121 48 110 14 42.5 180 14.5 355 380 285 430 670
180L 2.4.6.8 279 279 121 48 110 14 42.5 180 14.5 355 380 285 430 710
200L 2.4.6.8 318 305 133 55 110 16 49 200 18.5 395 420 315 475 775
225S 4.8 356 286 149 60 140 18 53 225 18.5 435 475 345 530 820
225M 2 356 311 149 55 110 16 49 225 18.5 435 475 345 530 815
4.6.8 60 140 18 53 845
250M 2 406 349 168 60 140 18 53 250 24 490 515 385 575 930
4.6.8 65 140 18 58
280S 2 457 368 190 65 140 18 58 280 24 550 585 410 640 1000
4.6.8 75 140 20 67.5
280M 2 457 419 190 65 140 18 58 280 24 550 585 410 640 1050
4.6.8 75 140 20 67.5
315S 2 508 406 216 65 140 18 58 315 28 635 645 576 865 1240
4.6.8 80 170 22 71 1270
315M 2 508 457 216 65 140 18 58 315 28 635 645 576 865 1310
4.6.8 80 170 22 71 1340
315L 2 508 508 216 65 140 18 58 315 28 635 645 576 865 1310
4.6.8 80 170 22 71 1340
355M 2 610 560 254 75 140 20 67.5 355 28 730 710 655 1010 1660
4.6.8 95 170 25 86 1760
355L 2 610 630 254 75 140 20 67.5 355 28 730 710 655 1010 1660
4.6.8 95 170 25 86 1760

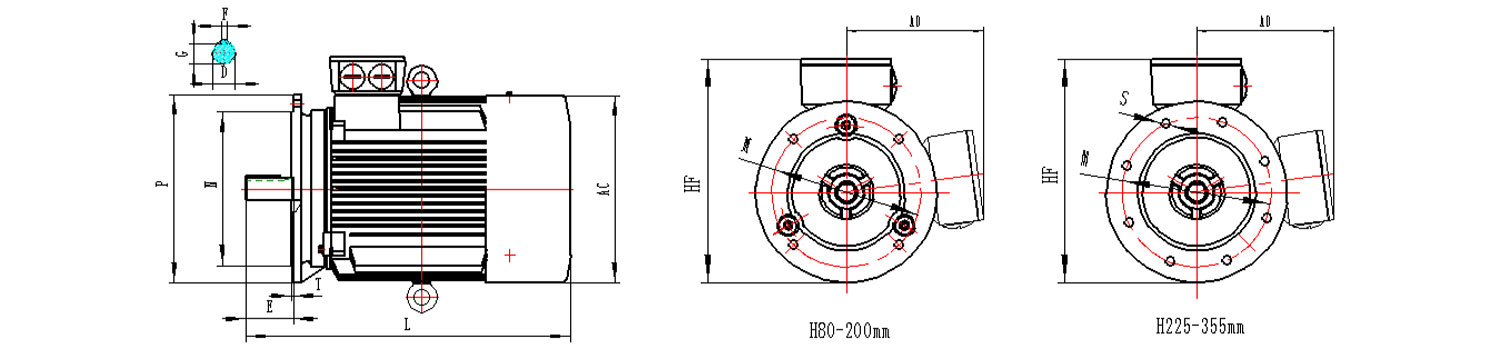

IMB5（机座不带底脚、端盖有凸缘）

机座号 级数 安装尺寸 安装尺寸
D E F G M N P R S 凸缘孔数 T AC AD HF L
80M 2.4.6.8 19 40 6 15.5 165 130 200 0 12 4 3.5 175 150 185 290
90S 2.4.6.8 24 50 8 20 165 130 200 0 12 4 3.5 195 160 195 315
90L 2.4.6.8 24 50 8 20 165 130 200 0 12 4 3.5 195 160 195 340
100L 2.4.6.8 28 60 8 24 215 180 250 0 14.5 4 4 215 180 245 380
112M 2.4.6.8 28 60 8 24 215 180 250 0 14.5 4 4 240 190 265 400
132S 2.4.6.8 38 80 10 33 265 230 300 0 14.5 4 4 275 210 315 475
132M 2.4.6.8 38 80 10 33 265 230 300 0 14.5 4 4 275 210 315 515
160M 2.4.6.8 42 110 12 37 300 250 350 0 18.5 4 5 335 265 385 605
160L 2.4.6.8 42 110 12 37 300 250 350 0 18.5 4 5 335 265 385 650
180M 2.4.6.8 48 110 14 42.5 300 250 350 0 18.5 4 5 380 285 430 670
180L 2.4.6.8 48 110 14 42.5 300 250 350 0 18.5 4 5 380 285 430 710
200L 2.4.6.8 55 110 16 49 350 300 400 0 18.5 4 5 420 315 480 775
225S 4.8 60 140 18 53 400 350 450 0 18.5 8 5 475 345 535 820
225M 2 55 110 16 49 400 350 450 0 18.5 8 5 475 345 535 815
4.6.8 60 140 18 53 0 845
250M 2 60 140 18 53 500 450 550 0 18.5 8 5 515 385 595 930
4.6.8 65 140 18 58 0
280S 2 65 140 18 58 500 450 550 0 18.5 8 5 585 410 650 1000
4.6.8 75 140 20 67.5 0
280M 2 65 140 18 58 500 450 550 0 18.5 8 5 585 410 650 1050
4.6.8 75 140 20 67.5 0
315S 2 65 140 18 58 600 550 660 0 24 8 6 645 576 900 1240
4.6.8 80 170 22 71 0 1270
315M 2 65 140 18 58 600 550 660 0 24 8 6 645 576 900 1310
4.6.8 80 170 22 71 0 1340
315L 2 65 140 18 58 600 550 660 0 24 8 6 645 576 900 1310
4.6.8 80 170 22 71 0 1340
355M 2 75 140 20 67.5 740 680 800 0 24 8 6 710 655 1010 1660
4.6.8 95 170 25 86 0 1760
355L 2 75 140 20 67.5 740 680 800 0 24 8 6 710 655 1010 1660
4.6.8 95 170 25 86 0 1760

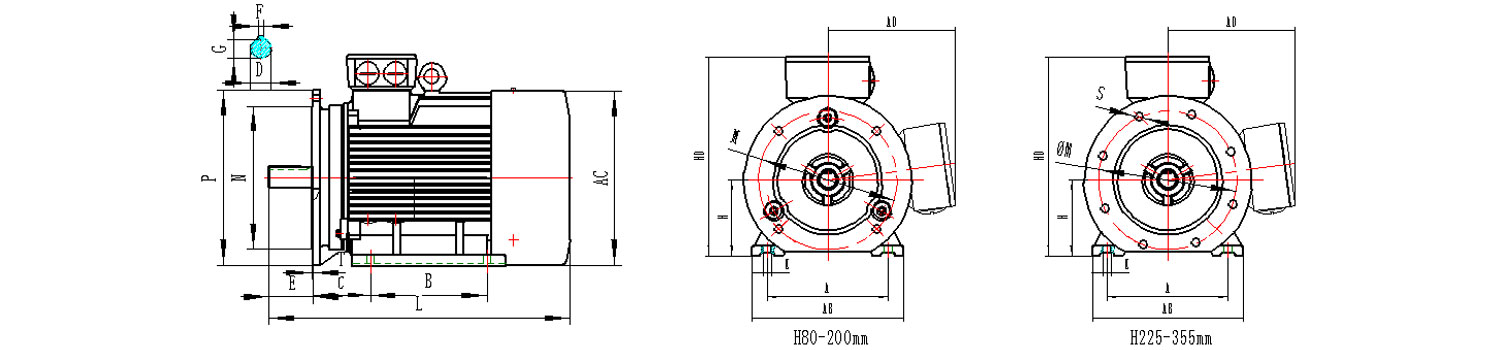

IMB35（机座带底脚、端盖有凸缘）

机座号 级数 安装尺寸 外形尺寸
A B C D E F G H K M N P S T AB AC AD HD L
80M 2.4.6.8 125 100 50 19 40 6 15.5 80 10 165 130 200 12 3.5 165 175 150 175 290
90S 2.4.6.8 140 100 56 24 50 8 20 90 10 165 130 200 12 3.5 180 195 160 195 315
90L 2.4.6.8 140 125 56 24 50 8 20 90 10 165 130 200 12 3.5 180 195 160 195 340
100L 2.4.6.8 160 140 63 28 60 8 24 100 12 215 180 250 14.5 4 205 215 180 245 380
112M 2.4.6.8 190 140 70 28 60 8 24 112 12 215 180 250 14.5 4 245 240 190 265 400
132S 2.4.6.8 216 140 89 38 80 10 33 132 12 265 230 300 14.5 4 280 275 210 315 475
132M 2.4.6.8 216 178 89 38 80 10 33 132 12 265 230 300 14.5 4 280 275 210 315 515
160M 2.4.6.8 254 210 108 42 110 12 37 160 14.5 300 250 350 18.5 5 330 335 265 385 605
160L 2.4.6.8 254 254 108 42 110 12 37 160 14.5 300 250 350 18.5 5 330 335 265 385 650
180M 2.4.6.8 279 241 121 48 110 14 42.5 180 14.5 300 250 350 18.5 5 355 380 285 430 670
180L 2.4.6.8 279 279 121 48 110 14 42.5 180 14.5 300 250 350 18.5 5 355 380 285 430 710
200L 2.4.6.8 318 305 133 55 110 16 49 200 18.5 350 300 400 18.5 5 395 420 315 475 775
225S 4.8 356 286 149 60 140 18 53 225 18.5 400 350 450 18.5 5 435 475 345 530 820
225M 2 356 311 149 55 110 16 49 225 18.5 400 350 450 18.5 5 435 475 345 530 815
4.6.8 60 140 18 53 845
250M 2 406 349 168 60 140 18 53 250 24 500 450 550 18.5 5 490 515 385 575 930
4.6.8 65 140 18 58
280S 2 457 368 190 65 140 18 58 280 24 500 450 550 18.5 5 550 585 410 640 1000
4.6.8 75 140 20 67.5
280M 2 457 419 190 65 140 18 58 280 24 500 450 550 18.5 5 550 585 410 640 1050
4.6.8 75 140 20 67.5
315S 2 508 406 216 65 140 18 58 315 28 600 550 660 24 6 635 645 576 865 1240
4.6.8 80 170 22 71 1270
315M 2 508 457 216 65 140 18 58 315 28 600 550 660 24 6 635 645 576 865 1310
4.6.8 80 170 22 71 1340
315L 2 508 508 216 65 140 18 58 315 28 600 550 660 24 6 635 645 576 865 1310
4.6.8 80 170 22 71 1340
355M 2 610 560 254 75 140 20 67.5 355 28 740 680 800 24 6 730 710 655 1010 1660
4.6.8 95 170 25 86 1760
355L 2 610 630 254 75 140 20 67.5 355 28 740 680 800 24 6 730 710 655 1010 1660
4.6.8 95 170 25 86 1760

推荐产品

留言表单
