【基础知识】电机的冷却方式及其代码

电机在进行能量转换时,总是有一小部分损耗转变成热量,它必须通过电机外壳和周围介质不断将热量散发出去,这个散发热量的过程,我们称为“冷却”。
电机冷却方法代号主要由冷却方法标志(IC)、冷却介质的回路布置代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。
IC + 回路布置代号 + 冷却介质代号 + 推动方法代号
冷却方法标志代号是英文国际冷却(International Cooling)的字母缩写,用IC表示。
冷却介质的回路布置代号用特征数字表示,我们主要采用的有:0、4、6、8等。
冷却介质的回路布置代号

特征数字 含义 简述
0 冷却介质由周围自由流入电机或流过电机表面,并自由返回。 自由循环
1 冷却介质由电机周围介质以外的来源通过进口管道流入电机,然后自由流入周围环境。 进口管或进口孔道循环 进口管或进口孔道循环
2 冷却介质由周围自由流入电机,然后通过出口管(孔)送至离电机周围介质较远处。 出口管(孔)道循环
3 冷却介质由电机周围介质以外的来源通过进口管道流入电机,然后通过出口管道送至离电机周围介质较远处。 进出口管道循环
4 初级冷却介质在闭合回路内循环,并通过机壳表面把热量逸散到周围介质。机壳表面可以是光滑的或带肋的,也可以带外罩以改善热传递效果。 机壳表面冷却(用周围环境介质)
5 初级冷却介质在闭合回路内循环,通过与电机成为一体的装入式冷却器把热量传给周围环境介质。 装入式表面冷却器(用周围环境介质)
6 初级冷却介质在闭合回路内循环,并通过装在电机上面的外装式冷却器,把热量传递给周围环境介质。 外装式冷却器(用周围环境介质)
7 初级冷却介质在闭合回路内循环,通过与电机成为一体的装入式冷却器把热量传给次级冷却介质,后者不是周围环境介质。 装入式冷却器(不用周围环境介质)
8 初级冷却介质在闭合回路内循环,并通过装在电机上面的外装式冷却器,把热量传递给远方介质 外装式冷却器(用远方介质)
9 初级冷却介质在闭合回路内循环,通过完全独立安装的冷却器把热量传给次级冷却介质。 独立安装的冷却器
传递热量的气体或液体介质,我们称为冷却介质。

冷却介质的代号

冷却介质 

特征代号 

空气 

A 

氢气 

H 

氮气  N 
二氧化碳  C 
水  W 
油  U

如果冷却介质为空气,则描述冷却介质的字母A可以省略,我们所采用的冷却介质基本上都为空气。

冷却介质的推动方法代号用特征数字表示,我们主要采用的有:0、1、6、7等。

冷却介质的推动方法

特征数字 含义 简述
0 冷却介质的运动依靠温差,转子风扇的作用极微弱。 自由对流
1 冷却介质运动依靠转子的风扇作用或直接安装在转子轴上的风扇。 自循环
2 冷却介质运动依靠不直接装在转子轴上的整装式部件的作用,例如由齿轮或胶带拖动的内风扇。 整装式非独立传动循环
3 冷却介质循环依靠电机上电动或机动的中间部件。例如一台由主机线端供电的电动机拖动的风扇。 装在电机上的非独立部件循环
4 备用
5 冷却介质运动依靠与主机动力无关的整体部件。例如由一台电动机带动的内风扇,此电动机与主机不是同一电源。 整装式独立部件循环
6 由安装在电机上的独立部件驱动介质运动,该部件所需动力与主机转速无关,例如背包风机或风机等。 外装式独立部件驱动
7 与电机分开安装的独立的电气或机械部件驱动冷却介质运动,或是依靠冷却介质循环系统中的压力驱动冷却介质运动。 分装式独立部件驱动 
8 冷却介质运动依靠电机在冷却介质中的相对运动。 由相对运动循环
9 由 其他部件循环。

冷却方法代号的标记有简化标记法和完整标记法两种,我们应优先使用简化标记法,简化标记法的特点:如果冷却介质为空气,则表示冷却介质代号的A,简化标记中可以省略;如果冷却介质为水,推动方式为7,则在简化标记中,数字7可以省略。

比较常用的冷却方式有:IC01、IC06、IC411、IC416、IC611、IC81W等。

举例说明:

IC411  完整标记法为  IC4A1A1

”IC“为冷却方式标志代号

”4“为冷却介质回路布置代号(机壳表面冷却)

”A“为冷却介质代号(空气)

个”1“为初级冷却介质推动方法代号(自循环)

第二个”1“为次级冷却介质推动方法代号(自循环)

实例说明:

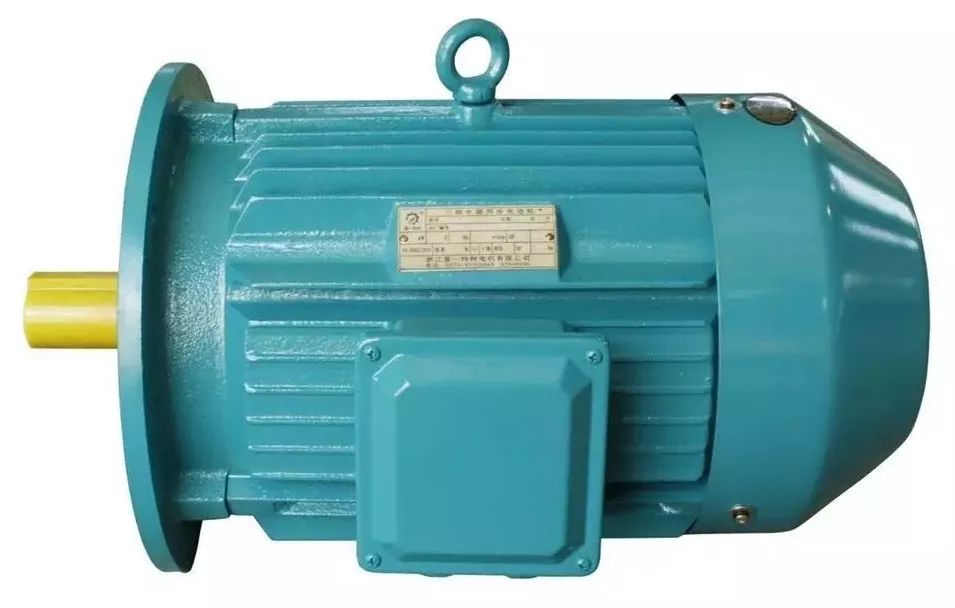

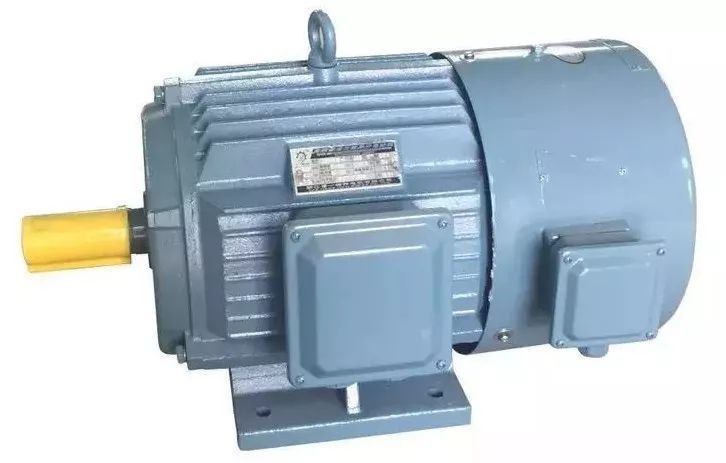

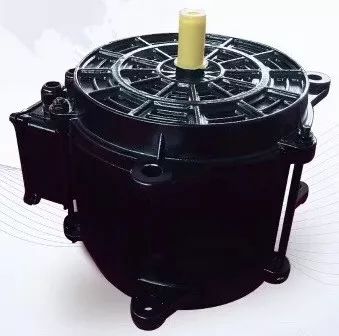

晋一永磁同步电机、防爆永磁同步电机、高效异步电机等,大多采用IC411冷却方式,也可采用IC416冷却方式。

晋一变频异步电机、冶金专用变频电机等,大多采用IC416冷却方式。

晋一伺服永磁同步电机、伺服变频电机等,IP54封闭结构,大多采用IC416冷却方式,IP23开启式结构,大多采用IC06冷却方式。

晋一水冷永磁同步电机采用IC86W冷却方式,也可采用IC81W(空水冷)冷却方式。

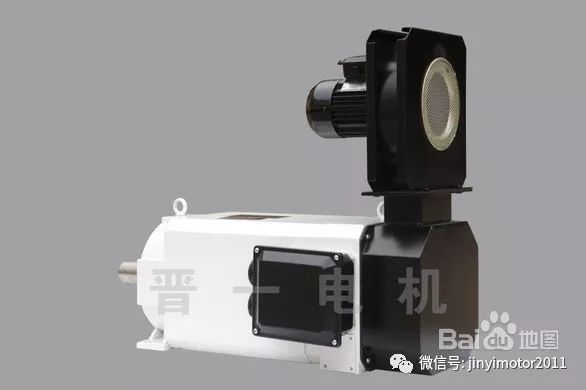

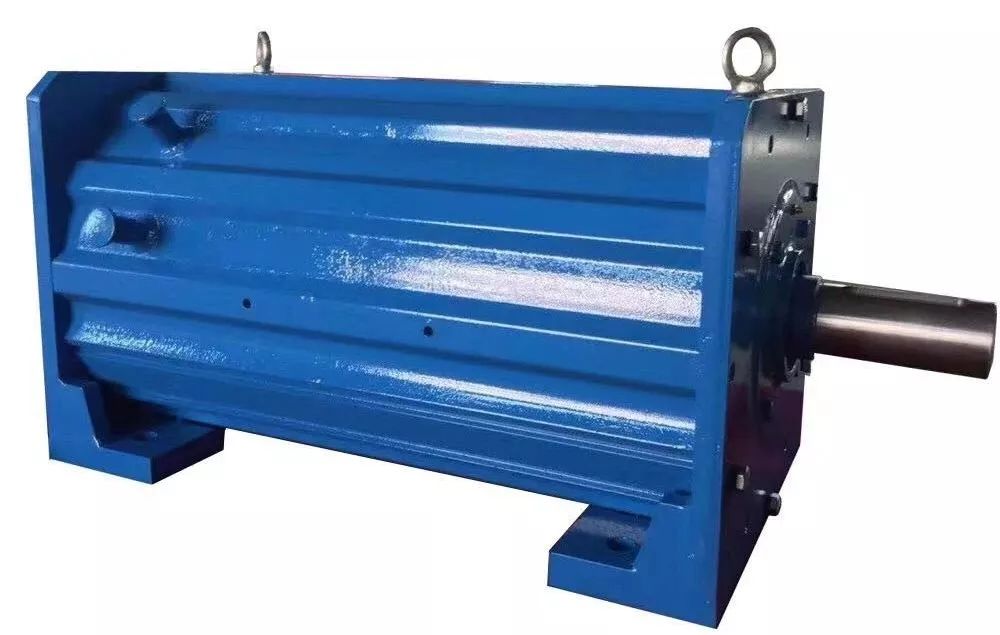

晋一直驱永磁同步电机,采用IC416(借助驱动风扇)冷却方式。

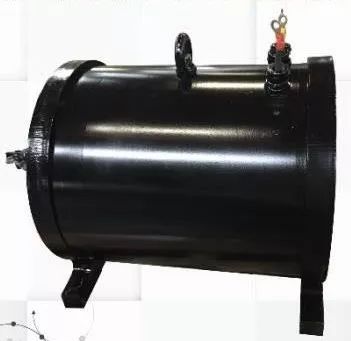

晋一高速永磁同步电机,采用IC71W冷却方式。

当然,不管哪款电机,都可以根据客户需求及设备使用情况,“私人定制”冷却方式。
